SD7800是一款單級原邊控制高功率因數LED驅動電路，主要應用于反激式LED照明系統。
SD7800能夠提供精確的恒流控制，工作在臨界導通模式，具有非常高的效率。它工作在原邊控制模式，可以省去光耦、次級反饋控制以及環路補償，簡化設計，降低成本。
SD7800采用固定TON控制來實現高PF；采用專利的閉環控制技術，省去了COMP腳和外圍補償網絡，防止潮濕和漏電影響到輸出電流；采用專利的THD優化技術，省去了外圍THD優化網絡的同時，在大多數應用下，能夠獲得很低的THD。
SD7800帶有完整的保護功能，例如輸入過壓保護，輸入欠壓保護，LED短路保護，LED開路保護，逐周期限流保護，以及四段高溫降電流點和過溫保護點設置功能等等。

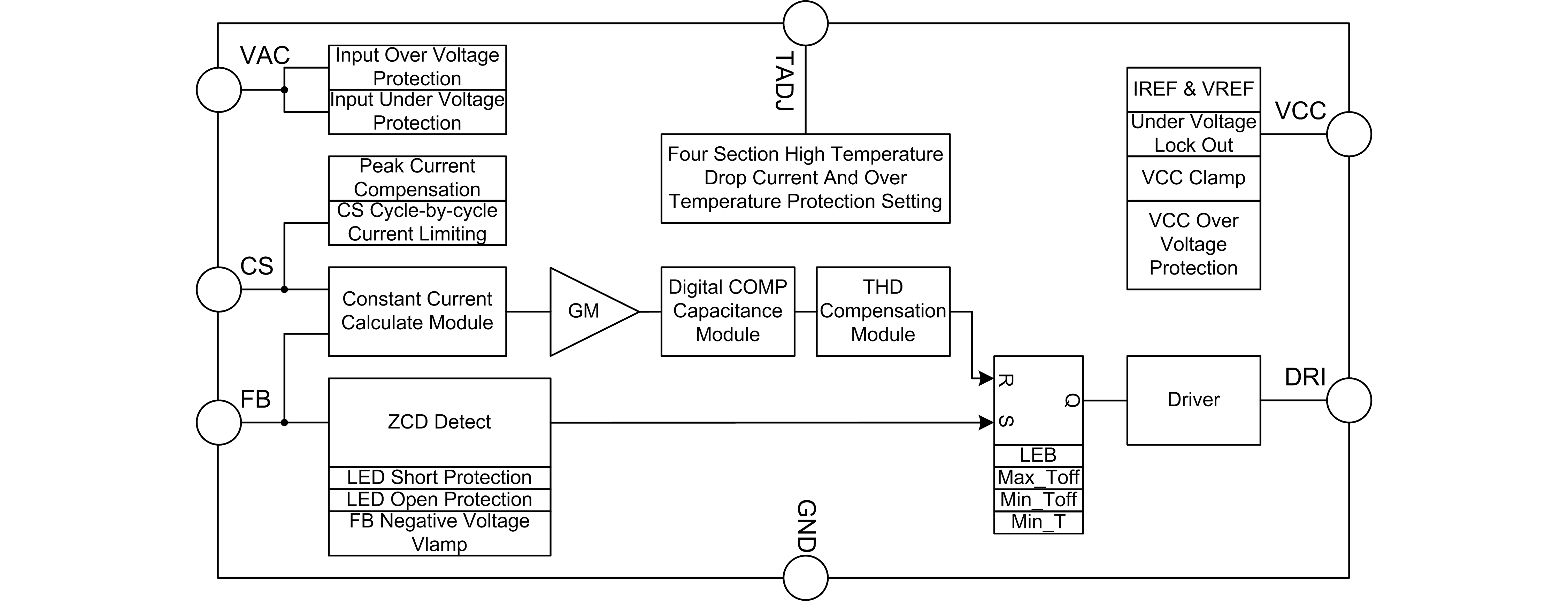

原邊控制反激系統
臨界導通模式
固定導通時間控制
專利的閉環控制技術，無需外圍補償網絡，防潮濕防漏電
專利的THD優化技術，無需外圍優化網絡
VCC過壓保護和VCC欠壓鎖定
輸入過壓保護和輸入欠壓保護
逐周期限流和峰值電流補償
LED短路保護和LED開路保護
四段高溫降電流點和過溫保護點設置功能
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SD7800 | SOP-8-225-1.27 | / | 無鹵 | 料管 | |
| SD7800TR | SOP-8-225-1.27 | / | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SD7800 | 312 | 2023-12-04 | SD7800簡要版說明書 |
