SDH790XSCN是一款專用于非隔離LED驅動的控制芯片，內置高壓功率MOSFET和高壓JFET。芯片采樣MOS管電流進入內部，并利用內部誤差放大器形成閉環反饋網絡，從而達到高恒流精度和高輸入/輸出調整率。同時，芯片自帶PFC控制，自動實現全電壓范圍高PF值。芯片的臨界導通模式減小開關損耗，提高系統轉換效率。

SDH790XSCN無需外圍積分電容狀態下，實現高功率因數。

SDH790XSCN無需外圍VCC管腳及其對地的VCC電容。

SDH790XSCN利用ROVP管腳對輸出過壓保護點進行設置。

SDH790XSCN內部集成各種保護功能，包括輸出開路保護，輸出短路保護，逐周期過流保護，過溫保護等。

SDH790XSCN具有超低的啟動電流和工作電流，可在全電壓輸入范圍內高效驅動高亮度LED。

主要特點

恒流控制模式（專利）

外圍無補償電容下實現高功率因數（專利）

內置單次諧波優化

內置高壓供電

無需外圍VCC管腳和VCC電容

內置高壓功率MOSFET和高壓JFET

精確恒定電流（≤±3%）供給LED

全電壓輸入范圍PF>0.9

臨界導通模式

LED短路保護

LED開路保護

過電流保護

內部高溫降電流功能

產品規格分類

產品名稱	封裝形式	打印名稱	環保等級	包裝
SDH7901SCN	SOP-7-225-1.27	7901SCN	無鹵	料管
SDH7901SCNTR	SOP-7-225-1.27	7901SCN	無鹵	編帶
SDH7902SCN	SOP-7-225-1.27	7902SCN	無鹵	料管
SDH7902SCNTR	SOP-7-225-1.27	7902SCN	無鹵	編帶
SDH7903SCN	SOP-7-225-1.27	7903SCN	無鹵	料管
SDH7903SCNTR	SOP-7-225-1.27	7903SCN	無鹵	編帶
SDH7904ASCN	SOP-7-225-1.27	7904ASCN	無鹵	料管
SDH7904ASCNTR	SOP-7-225-1.27	7904ASCN	無鹵	編帶
SDH7904SCN	SOP-7-225-1.27	7904SCN	無鹵	料管
SDH7904SCNTR	SOP-7-225-1.27	7904SCN	無鹵	編帶

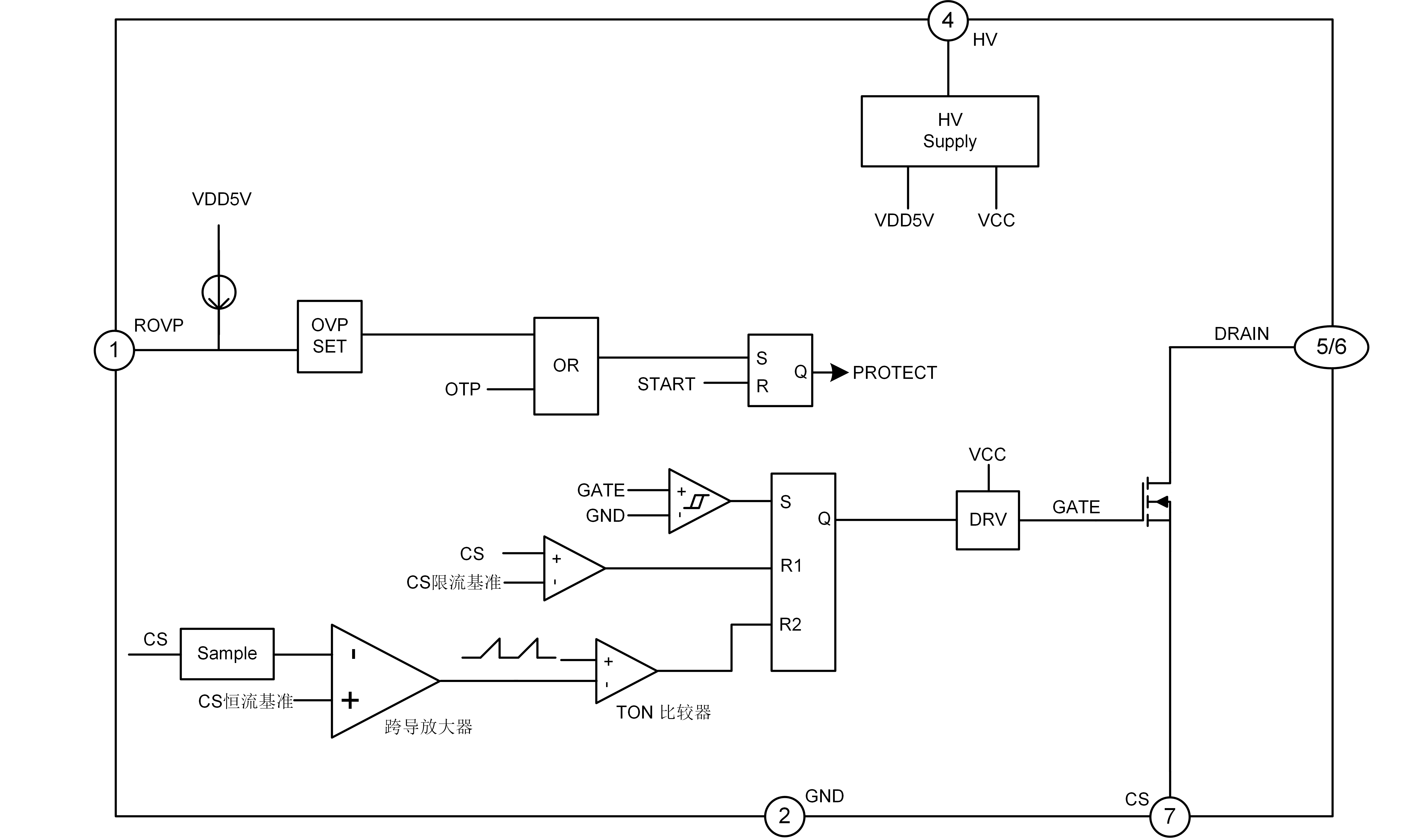

內部框圖


技術文檔

標題	類型	大小 (KB)	日期	下載最新中文版本
SDH790XSCN	PDF	341	2024-06-21	SDH790XSCN 簡要版說明書

封裝外形圖

SOP-7-225-1.27
